在工業檢測與材料科學研究中，工業顯微鏡以多樣化的技術原理與功能設計，成為揭示微觀世界的關鍵工具。從光學成像到電子束探測，從三維重構到智能分析，不同類別的工業顯微鏡在精度、場景與成本上形成互補，共同支撐起工業生產的品質把控與技術創新。本文將系統梳理工業顯微鏡的核心分類，解析各類別的技術原理、典型特點與應用場景。

一、光學工業顯微鏡：基礎檢測的經典之選

光學工業顯微鏡以可見光為光源，通過透鏡系統實現樣品的放大成像，是工業檢測中*基礎的工具類別。其核心優勢在于操作簡便、成本低廉，且對樣品無特殊要求（如導電性）。

1. 體視顯微鏡（立體顯微鏡）

技術原理：采用雙目鏡筒設計，通過兩組獨立的光學系統形成立體圖像，配備大景深與長工作距離（通常10-100mm），可清晰呈現樣品的表面細節與三維結構。
典型特點：

立體感強，適合觀察凹凸不平的表面（如PCB板焊點、機械零件斷口）。

工作距離大，可容納較厚樣品（如金屬塊、塑料件）。

部分型號支持變焦（如0.7-4.5X光學調節范圍），適配不同檢測需求。
應用場景：

電子行業：PCB板表面缺陷檢測（如短路、開路）。

機械加工：工件表面劃痕、毛刺識別。

生物醫學：小型生物組織（如昆蟲、植物）的形態觀察。

2. 金相顯微鏡（材料顯微鏡）

技術原理：通過無限遠校正光學系統與高分辨率物鏡（如50X、100X），結合偏光/明暗場照明，觀察金屬或非金屬材料的內部組織（如晶粒、夾雜物、相組成）。
典型特點：

分辨率高（可達0.2μm），可清晰呈現晶界與D二相粒子。

支持金相圖譜標準（如GB/T 11354）下的定量分析（如晶粒度評級、球化率計算）。

部分型號集成高溫原位模塊，可實時追蹤材料在熱處理過程中的組織演變。
應用場景：

冶金分析：鋁合金晶粒形態觀察與滲碳層深度測定。

航空航天：發動機葉片、起落架等關鍵部件的無損檢測。

汽車制造：變速箱齒輪、發動機缸體的鑄造缺陷識別（如縮孔、裂紋）。

3. 偏光顯微鏡

技術原理：通過偏振光與樣品各向異性（如雙折射）的相互作用，觀察礦物、高分子材料等非金屬樣品的內部結構與應力分布。
典型特點：

可區分各向同性（如玻璃）與各向異性（如晶體）材料。

支持礦物解理、光性方位的定量分析。
應用場景：

地質學：礦物鑒定與巖石分類（如區分石英與方解石）。

材料科學：高分子材料取向度分析與應力集中檢測。

二、電子工業顯微鏡：納米級檢測的精度之選

電子工業顯微鏡以電子束為探測源，通過電子與樣品的相互作用獲取信息，具備遠超光學顯微鏡的分辨率（可達原子級），是納米材料、半導體檢測的核心工具。

1. 掃描電子顯微鏡（SEM）

技術原理：電子槍發射高能電子束，經磁透鏡聚焦后掃描樣品表面，通過收集二次電子（SE，表面形貌信息）與背散射電子（BSE，成分信息）成像。
典型特點：

分辨率高（1-10nm），景深大，立體感強。

可搭配能譜儀（EDS）實現元素成分分析。

需樣品導電或噴金處理，部分型號支持低真空模式（適配非導電樣品）。
應用場景：

半導體行業：芯片表面缺陷檢測（如金屬線斷裂、污染物附著）。

材料科學：納米材料形貌觀察（如碳納米管、量子點）。

失效分析：金屬斷口疲勞裂紋擴展路徑追蹤。

2. 透射電子顯微鏡（TEM）

技術原理：高能電子束穿透超薄樣品（厚度<100nm），通過透射電子與樣品的相互作用成像，可觀察材料內部晶體結構與缺陷。
典型特點：

分辨率極高（0.1-0.2nm），可觀測原子排列。

支持選區電子衍射（SAED）與高分辨TEM（HRTEM）模式。

樣品制備復雜（需離子減薄、FIB切割）。
應用場景：

納米材料：量子點、二維材料的晶體結構解析。

半導體：晶體管摻雜分布與位錯缺陷檢測。

生物醫學：病毒、細胞器的超微結構觀察。

三、激光與共聚焦工業顯微鏡：三維檢測的創新之選

激光與共聚焦工業顯微鏡通過激光掃描與光學切片技術，實現樣品的三維無損成像，是復雜結構分析與動態過程觀測的理想工具。

1. 激光共聚焦顯微鏡（LCM）

技術原理：激光聚焦到樣品焦平面，通過針孔篩選僅允許焦平面信號通過，逐層掃描后重構三維圖像。
典型特點：

橫向分辨率0.2μm，縱向分辨率0.5μm，支持厚樣本（如組織切片、類器官）的三維成像。

可搭配熒光標記技術，觀察特定分子（如蛋白、DNA）的分布。
應用場景：

半導體行業：芯片層間結構檢測與光刻膠形貌分析。

生物醫學：活細胞動態追蹤（如細胞分裂、蛋白轉運）。

材料科學：復合材料界面結合情況觀察。

2. 共聚焦拉曼顯微鏡

技術原理：結合共聚焦技術與拉曼光譜，通過激光激發樣品分子振動，同步獲取形貌與成分信息。
典型特點：

非破壞性檢測，適用于有機/無機材料。

可識別分子結構（如礦物包裹體類型、高分子鏈構象）。
應用場景：

地質學：礦物包裹體成分分析（如CO?包裹體、NaCl子礦物）。

制藥行業：藥物晶型鑒別與分布均勻性檢測。

四、數字與智能工業顯微鏡：效率升級的未來之選

數字與智能工業顯微鏡通過集成數字傳感器、AI算法與云端協作，實現檢測效率與精度的雙重提升，是工業4.0時代的重要工具。

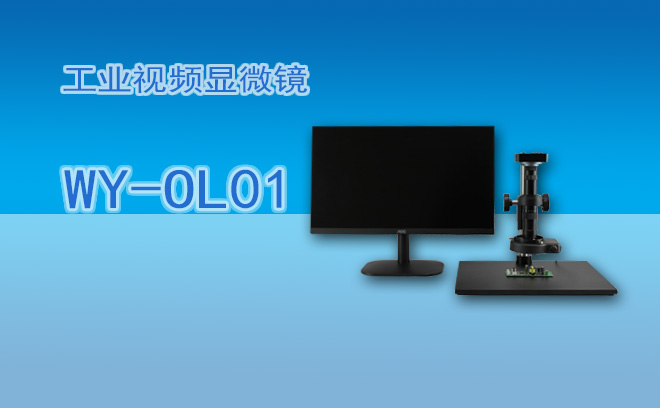

1. 數字顯微鏡

技術原理：光學成像結合CCD/CMOS傳感器，將模擬信號轉化為數字圖像，支持實時顯示、存儲與遠程傳輸。
典型特點：

可連接電腦或手機，實現多人協同觀察。

搭配測量軟件（如YYSX-2000U3S），支持自動標注與報表生成。
應用場景：

生產線質檢：電子元件焊點尺寸快速測量。

教學科研：金相圖譜演示與定量分析。

2. 智能顯微鏡系統

技術原理：集成AI算法（如卷積神經網絡），實現自動缺陷識別、尺寸測量與數據分類。
典型特點：

支持云端協作，檢測數據實時上傳至企業系統。

可自定義檢測算法，適配行業標準（如ASTM、ISO）。
應用場景：

批量檢測：汽車零部件鑄造缺陷自動識別。

復雜結構分析：齒輪斷口疲勞裂紋路徑智能追蹤。

分類選擇指南：如何匹配需求與工具

基礎檢測需求（如表面劃痕、簡單形貌觀察）：優先選擇體視顯微鏡或數字顯微鏡，操作簡便且成本低。

材料內部結構分析（如晶粒、夾雜物）：選擇金相顯微鏡或TEM，前者適合常規檢測，后者適配納米級研究。

三維成像與動態過程觀測（如活細胞、厚樣本）：激光共聚焦顯微鏡是理想選擇。

高精度與元素分析（如半導體缺陷、礦物成分）：SEM搭配EDS或共聚焦拉曼顯微鏡可滿足需求。

批量檢測與智能分析（如生產線質檢）：智能顯微鏡系統可顯著提升效率。

工業顯微鏡的分類體現了技術原理與應用場景的深度融合。從光學顯微鏡的基礎檢測到電子顯微鏡的納米級分析，從共聚焦顯微鏡的三維成像到智能系統的效率升級，各類工具在精度、成本與適用性上形成互補，共同推動工業檢測與材料科學的進步。未來，隨著AI算法與多模態技術的進一步融合，工業顯微鏡將朝著更智能、更高效、更**的方向發展，為工業生產與科研創新提供更強大的支持。
